正火是將工件加熱到臨界溫度以上，保溫適當時間后在空氣中冷卻的熱處理工藝，主要用于改善材料的切削性能、細化晶粒等，以下是其一般操作流程：準備階段工件檢查：對待處理工件進行全面檢查，包括尺寸、形狀、表面質量等，確保工件符合正火工藝的要求，記錄工件的原始狀態，如硬度、組織結構等，以便后續對比分析。設備選擇與調試：根據工件的材料、尺寸和生產批量，選擇合適的加熱設備，如箱式電阻爐、井式爐等，并檢查設備的溫度控制系統、加熱元件等是否正常工作，校準溫度儀表，確保溫度測量準確。工裝夾具準備：準備好用于裝夾工件的工裝夾具，確保工件在加熱和冷卻過程中能夠保持正確的位置和姿態，防止變形或損壞，對于一些特殊形狀或要求的工件，可能需要設計和制作專用的工裝夾具。輔助材料準備：準備好必要的輔助材料，如耐火材料、保護氣體等。耐火材料用于保護加熱設備和工件，防止熱量散失和氧化；保護氣體可用于在加熱過程中減少工件表面的氧化脫碳。加熱階段裝爐：將工件平穩地裝入加熱設備中，注意工件之間要保持一定的間距，以保證爐內氣氛均勻流通，使工件受熱均勻。對于大型或復雜形狀的工件，應采取適當的裝爐方式，避免因重力或熱應力導致變形。升溫：按照預定的加熱速度，緩慢升高爐溫，使工件逐漸受熱。加熱速度要根據工件的材料、尺寸、形狀以及設備的加熱能力等因素合理確定。對于高合金鋼或大型工件，通常需要采用較慢的加熱速度，以防止熱應力過大導致工件開裂或變形。溫度控制：在加熱過程中，嚴格控制爐溫，使其達到并穩定在正火工藝規定的溫度范圍內。不同材料的正火溫度有所不同，一般在 Ac3 或 Accm 以上 30 - 50℃。例如，對于中碳鋼，正火溫度通常在 850 - 900℃；對于高碳鋼，正火溫度一般在 820 - 860℃。可通過溫度控制系統自動調節加熱功率，確保溫度的準確性和穩定性。保溫：當工件達到正火溫度后，保持一段時間，使工件內部的組織充分均勻化。保溫時間的長短取決于工件的材料、尺寸、裝爐量以及加熱設備的特性等因素。一般來說，保溫時間可根據工件的有效厚度按每毫米 1 - 1.5 分鐘來估算，但實際生產中還需結合具體情況通過試驗或經驗來確定。冷卻階段出爐：保溫結束后，迅速將工件從加熱設備中取出，轉移到指定的冷卻區域。出爐操作要迅速、平穩，避免工件受到碰撞或震動，以免影響其組織和性能。風冷：將工件放置在通風良好的空氣中自然冷卻，為了保證冷卻均勻性，可采用風扇等設備加速空氣流動，使工件周圍的空氣能夠及時更新，帶走熱量。冷卻速度對工件的組織和性能有重要影響，一般來說，正火的冷卻速度比退火快，比淬火慢。冷卻監控：在冷卻過程中，可對工件的溫度進行實時監控，了解冷卻速度和冷卻均勻性。如果發現冷卻過程中出現異常情況，如局部冷卻過快或過慢，應及時采取措施進行調整，如調整風扇位置、改變工件放置方式等。冷卻至室溫：讓工件在空氣中自然冷卻至室溫，冷卻后的工件應進行外觀檢查、尺寸測量、硬度檢測等，以評估正火工藝的效果是否滿足要求。后續處理階段清理：對正火后的工件進行清理，去除表面的氧化皮、油污等雜質。清理方法可根據工件的具體情況選擇，如采用噴砂、拋丸、酸洗等方法。檢驗：按照相關標準和技術要求，對工件進行全面檢驗，包括外觀檢查、尺寸精度測量、硬度檢測、金相組織分析等。通過檢驗，判斷工件的質量是否符合要求，如發現問題，應及時分析原因并采取相應的措施進行改進。標識與記錄：對檢驗合格的工件進行標識，注明材料、規格、正火工藝參數、生產日期等信息，以便于追溯和管理。同時，將正火工藝的相關參數、檢驗結果等記錄在案，為后續的生產和質量控制提供參考。包裝與儲存：根據工件的用途和客戶要求，對工件進行包裝，選擇合適的包裝材料和方式，防止工件在運輸和儲存過程中受到損壞或腐蝕。將包裝好的工件存放在干燥、通風的倉庫中，避免受潮、生銹等。

回火溫度和時間的選擇直接影響工件的最終性能，要綜合多方面因素考量。我將結合文件里的回火工藝部分，為你詳細闡述如何根據具體需求做出合適選擇。依據材料特性：不同的金屬材料具有各異的回火特性，像 45# 鋼與 40Cr 鋼，其成分和組織結構有別，回火溫度和時間也應不同。45# 鋼調質時，若淬火后硬度在 HRC58 - 60 ，技術要求硬度為 HRC20 - 25，回火溫度設定在 560 - 600℃ 。而 40Cr 鋼淬火后，若硬度為 HRC40 - 45，回火溫度則在 350 - 370℃。所以，在選擇回火參數前，必須深入了解材料的特性，才能確?；鼗鹦Ч项A期。參考工件硬度要求：工件的硬度要求是選擇回火溫度和時間的關鍵指標。如果希望提高工件的韌性，降低硬度，可適當提高回火溫度，延長回火時間；要是追求較高的硬度，就需降低回火溫度，縮短回火時間。在實際操作中，要依據產品的使用場景和性能要求，精準確定回火參數。考慮工件尺寸和裝爐量：工件的尺寸大小和一次裝爐量也會對回火效果產生影響。較大的工件或一次裝爐量較多時，熱量傳遞和均勻性會受到影響，需要適當延長保溫時間，確保工件各部位都能達到預期的回火效果；較小的工件或裝爐量較少時，保溫時間則可相應縮短。比如，在回火工藝中提到，回火保溫時間要根據零件大小和一次裝爐量等情況進行調整，原則是要符合圖樣所要求的硬度。結合淬火后的狀態：淬火后的工件硬度、組織狀態等，對回火溫度和時間的選擇也至關重要。若淬火后硬度偏高，可能需要較高的回火溫度或較長的回火時間來調整硬度；若淬火后的組織存在不均勻等問題，也需通過調整回火參數來改善。在確定回火參數前，要對淬火后的工件進行全面檢查和分析。如果你還想進一步了解如何優化回火工藝，或者想知道不同回火方式對工件性能的具體影響，歡迎隨時告訴我。

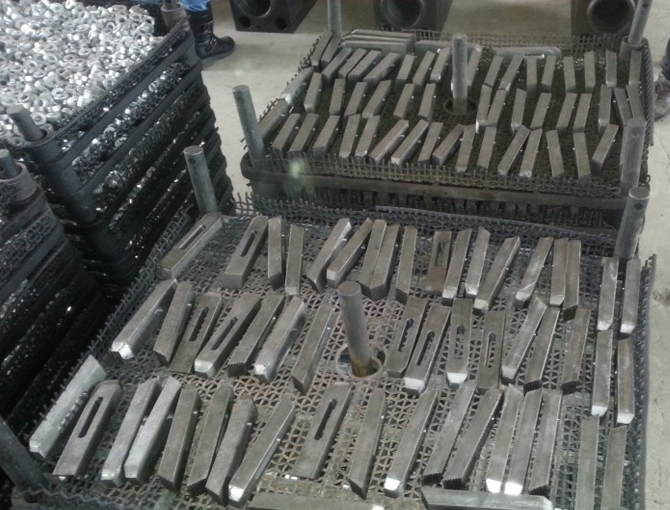

熱處理加工工藝文件范本一、范圍本工藝文件適用于本公司各類金屬材料的熱處理加工，規范了常見熱處理工藝的操作流程、工藝參數及質量控制要求。二、準備工作工件核對：根據加工路線單，仔細核對工件的數目，檢查材料的牌號、規格等是否與要求相符，并依據產品圖樣明確熱處理的具體類型。工件檢查：全面檢查工件表面，查看是否存在碰撞傷痕、裂紋等缺陷，若有需及時標識并處理。設備檢查：對熱處理設備（如加熱爐等）及爐溫儀表進行檢查，確保設備運行正常，儀表顯示準確。安全操作：嚴禁帶電出入爐操作，工件放置時離電熱體不宜過近，防止局部過熱；離爐壁應大于 100mm，離爐頂大于 200mm。形狀復雜或細長軸等工件，按相關操作要求裝入爐內，一般工件禁止懸空堆放。三、退火工藝45#、40Cr 鋼件：45# 鋼件加熱到 800 - 840℃，40Cr 鋼件加熱到 830 - 850℃，保溫 2 - 3 小時，隨后以小于 100℃/H 的速度緩慢冷卻至 500 - 600℃，出爐空冷。T7 - T9，T10 - T12 鋼件：T7 - T9 鋼件加熱到 740 - 760℃，T10 - T12 鋼件加熱到 750 - 770℃，保溫 2 - 4 小時，接著以小于 200℃/H 的速度緩慢冷卻至 500 - 600℃，出爐空冷。合金鋼等特殊材料：嚴格按照熱處理工藝學相關技術資料要求進行操作。一般件處理：一般件可不預熱低溫進爐，當溫度升到 500 - 600℃時，應保溫 1 - 2 小時后再繼續升溫。出爐時，對于形狀復雜或細長工件，宜用鉗子或其他夾具垂直或水平放置在合適地方。四、正火工藝適用材料：通常用于含碳量不超過 [X]% 的碳素鋼、低合金鋼的鍛件、鑄鋼件。加熱參數：Q235、20#、Q345 等材料加熱到 880℃ - 930℃，45# 鋼加熱至 830 - 880℃，40Cr 鋼加熱至 850 - 890℃，均保溫 1 - 3 小時后出爐空冷。保溫時間：保溫時間依據工件的有效厚度決定，如有效厚度 25mm 時，保溫 60min；25 - 50mm 時，保溫 90min；50 - 75mm 時，保溫 120min；75 - 100mm 時，保溫 150min；100 - 125mm 時，保溫 180min。同爐處理要求：正火規范相同的零件，可在同爐處理，但截面有效厚度必須相近。不同尺寸的零件在同爐處理中，若同時出爐，其保溫時間按最大截面所需的保溫時間計算，允許小件達到其自身尺寸所需保溫時間后單獨出爐。多件裝爐時工件斷面尺寸小于 100mm 者，其間隙應大于 50mm。技術要求較高的零件禁止小件外面套大件。對細長零件，在易變形部位加支承（墊鐵）。保溫結束后，應迅速把零件出爐，在空氣中冷卻，零件必須分開，不能成堆集中。五、淬火工藝45# 鋼件：加熱到 830℃ - 870℃，保溫 0.3 - 1.2h，然后出爐在鹽水中急速冷卻。40Cr 鋼件：加熱到 840℃ - 880℃，保溫 0.3 - 1.2h，然后出爐在油（柴油）中急速冷卻。高碳工具鋼：加熱到 760℃ - 820℃，保溫 0.3 - 1.2h，然后出爐在鹽水中急速冷卻。淬火操作要點：淬火時，工件要平衡快速地進入冷卻介質中，并上、下移動，同時將工件線圈行走，直到沒有汽泡出現或水聲輕微停止。根據工件的幾何形狀、尺寸大小、直徑及長度，選擇正確的方法浸入冷卻劑，以保證工件的變形量最小。長方形、扁平易長柱表面的工件應垂直浸入冷卻劑；筒狀的工件，應由軸心方向垂直浸入冷卻劑；有空心凹面，不穿通孔的工件，應使孔口向上浸入冷卻介質，以免空氣或冷卻劑氣泡堵在凹面處不能跑出，阻礙冷卻的正常進行；厚度不平均的工件應盡可能將厚的部分先浸入冷卻劑。工件淬火后應盡快進行回火處理，逗留時間不得超過 24 小時。截面大小不同的零件裝入同爐時，大件放在爐膛里面，小料工放在前面，以方便小件先出爐。冷卻介質自來水（鹽水）、柴油使用溫度分別為小于 30℃、80℃。一般淬火件不做金相檢驗，但如工藝有規定，查驗人員對本批淬火件質量發生懷疑、成批產品更改工藝、新鋼材、新工藝、新技術試驗以及剖析廢品原因等，應進行金相組織檢驗。六、回火工藝回火操作：將淬火后的工件，依據要求加熱到一定的溫度，保溫 1 - 2 小時，出爐在空氣中冷卻。回火溫度確定：回火的溫度主要依據零件的材料、要求硬度以及淬火后的硬度而定。例如，45# 鋼調質，淬火后硬度 HRC58 - 60，技術要求硬度 HRC20 - 25 時，回火溫度為 560 - 600℃；40Cr 鋼淬火，淬火后硬度 HRC40 - 45，回火溫度為 350 - 370℃等。保溫時間調整：回火保溫時間應根據零件的大小和一次裝爐量等情況而定，較大的零件或一次裝爐量較多，則保溫時間要長一些；反之，要短一些，以符合圖樣所要求的硬度為原則。回火目的：回火的目的是消除淬火后的脆性和內應力、提高塑性、穩定工件尺寸、滿足硬度要求，以獲得需要的組織和性能，所以，要嚴格遵守各項操作要領，保證產品質量。七、火焰淬火工藝加熱冷卻操作：將工件置于強烈的火焰中進行加熱，使其表面溫度快速達到淬火溫度（目測），急速用冷卻劑（自來水）進行冷卻，以獲得要求的表面硬度及硬化層深度?；鼗鹨螅夯鹧娲慊鸷蟮墓ぜ皶r回火，以免產生裂紋。工藝參數：火焰淬火使用的乙炔壓力為 [具體壓力值]，氧氣壓力為 [具體壓力值]。操作時，工件表面與火焰的距離一般為 5 - 10mm（依據零件大小而定）。燒咀的移動速度 50 - 300mm/min，燒咀后傾 10 - 30° 射向工件。火焰的前進速度要均勻，以免因加熱不均而影響質量。熄火時應先關閉一些氧氣（將氣閥調小，不能完全關閉），再關閉乙炔。八、質量控制過程監控：在熱處理過程中，使用熱電偶等設備實時監測爐溫，確保加熱溫度符合工藝要求；定期對工件進行抽檢，檢查硬度等指標，發現問題及時調整工藝參數。成品檢驗：對熱處理后的工件進行全面檢驗，包括外觀檢查（查看是否有裂紋、變形等缺陷）、尺寸精度測量、硬度檢測、金相組織分析等，確保工件質量符合產品標準和客戶要求。記錄保存：詳細記錄熱處理過程中的各項數據，如加熱溫度、保溫時間、冷卻速度等，以便追溯和分析質量問題。九、安全注意事項操作人員必須經過專業培訓，熟悉熱處理設備的操作方法和安全規程。操作過程中，應佩戴防護眼鏡、手套等個人防護用品，防止燙傷、灼傷等事故發生。定期對熱處理設備進行維護和保養，檢查設備的電氣系統、加熱元件、冷卻系統等是否正常運行，確保設備安全可靠。工作場所應保持通風良好，防止有害氣體積聚。嚴格遵守防火、防爆等安全規定，在加熱爐附近嚴禁存放易燃、易爆物品。

確保熱處理加工的質量穩定性需要從多個方面進行嚴格把控，以下是具體措施：原材料控制采購優質材料：選擇信譽良好的供應商，確保所采購的金屬材料符合質量標準，具有穩定的化學成分和均勻的組織結構。要求供應商提供材料的質量證明文件，并對每批材料進行抽檢，檢測其化學成分、硬度等指標。材料檢驗與驗收：對進廠的原材料進行嚴格的檢驗，包括外觀檢查、尺寸測量、硬度檢測等。采用光譜分析等手段對材料的化學成分進行精確測定，確保與設計要求相符。對于不符合要求的材料，堅決不予使用。材料存儲管理：建立規范的材料存儲倉庫，保持倉庫環境干燥、通風，防止材料生銹或腐蝕。對不同種類、規格的材料進行分類存放，并做好標識，避免混料。定期對庫存材料進行盤點和檢查，確保材料在使用前的質量狀態良好。工藝制定與執行精確制定工藝：根據材料的特性、工件的形狀尺寸、性能要求等因素，制定合理、精確的熱處理工藝規程。通過試驗和模擬分析等手段，確定最佳的加熱溫度、保溫時間、冷卻速度等工藝參數，并形成詳細的工藝文件。嚴格執行工藝：操作人員必須嚴格按照工藝文件進行操作，不得隨意更改工藝參數。加強對操作人員的培訓和考核，確保其熟悉工藝要求和操作流程。在生產過程中，采用自動化控制設備和監控系統，對工藝參數進行實時監測和記錄，保證工藝執行的一致性。工藝優化改進：建立工藝反饋機制，根據生產過程中的實際情況和產品質量反饋，及時對工藝進行優化和改進。定期對工藝進行評估和驗證，引入新的熱處理技術和工藝方法，提高熱處理質量的穩定性。設備維護與管理設備選型與安裝：根據熱處理工藝的要求，選擇合適的熱處理設備，確保設備的加熱均勻性、溫度控制精度、冷卻能力等性能指標滿足生產需求。在設備安裝過程中，嚴格按照安裝說明書進行操作，保證設備安裝質量，為設備的穩定運行奠定基礎。設備日常維護：制定詳細的設備維護保養計劃，定期對設備進行清潔、潤滑、緊固等維護工作。檢查設備的加熱元件、溫度傳感器、冷卻系統等部件的工作狀態，及時更換老化或損壞的部件。對設備進行定期的精度校驗和校準，確保設備的溫度控制、加熱均勻性等指標符合要求。設備故障管理：建立設備故障預警和應急處理機制，及時發現設備運行中的異常情況。當設備出現故障時，迅速組織專業人員進行維修，分析故障原因，采取相應的預防措施，防止故障再次發生。同時，對設備故障期間生產的產品進行追溯和檢驗，確保產品質量不受影響。質量檢測與控制過程檢測：在熱處理過程中，采用多種檢測手段對工件的質量進行實時監測，如使用熱電偶、溫度計等對加熱溫度進行監測，采用硬度計對工件的硬度進行抽檢，通過金相分析對工件的組織結構進行觀察等。及時發現工藝執行過程中的偏差和問題，采取調整措施，保證產品質量。成品檢驗：對熱處理后的工件進行全面的成品檢驗，包括外觀檢查、尺寸精度測量、硬度檢測、金相組織分析、力學性能測試等。按照產品質量標準和驗收規范，對工件進行逐一檢驗，確保產品質量符合要求。對于不合格產品，進行標識、隔離和返工處理，并分析原因，采取糾正措施，防止類似問題再次出現。質量統計與分析：建立質量數據統計分析系統，對熱處理加工過程中的各項質量數據進行收集、整理和分析。通過統計分析方法，如控制圖、直方圖等，找出質量波動的規律和原因，采取針對性的措施進行改進。定期對質量數據進行總結和評估，為工藝優化、設備改進和管理決策提供依據。人員培訓與管理專業技能培訓：定期組織操作人員參加熱處理專業知識和技能培訓，包括材料學、熱處理工藝、設備操作與維護等方面的內容。邀請行業專家進行授課，安排操作人員到先進企業進行學習交流，不斷提高操作人員的專業水平和操作技能。質量意識教育：加強對全體員工的質量意識教育，通過開展質量培訓、質量月活動等形式，使員工充分認識到熱處理質量的重要性，樹立 “質量第一” 的觀念。將質量責任落實到每個崗位和每個人，形成全員參與、全過程控制的質量管理氛圍。人員考核與激勵：建立完善的人員考核與激勵機制，對操作人員的工作表現、技能水平、產品質量等進行定期考核。根據考核結果，對表現優秀的員工進行獎勵，對不合格的員工進行培訓或調整崗位。通過激勵機制，調動員工的工作積極性和主動性，提高工作質量和產品質量。

熱處理質量控制要點溫度控制：準確的加熱溫度是保證熱處理質量的關鍵。需要使用精確的溫度測量儀器（如熱電偶）來監測和控制爐溫。不同的金屬材料和熱處理工藝有不同的溫度要求，例如，45 號鋼淬火溫度一般在 820 - 840℃，溫度過高可能導致晶粒粗大，溫度過低則無法獲得良好的淬火組織。時間控制：包括加熱時間和保溫時間。加熱時間過短，材料內部組織來不及均勻化；保溫時間不足，會影響熱處理效果。例如，在退火過程中，保溫時間要根據材料的厚度、裝爐量等因素來確定，以保證組織充分均勻化。淬火介質選擇與控制：淬火介質的冷卻速度對零件的淬火質量有很大影響。水的冷卻速度快，容易產生淬火應力和變形；油的冷卻速度較慢，適用于合金鋼等。同時，要控制淬火介質的溫度、清潔度等。例如，淬火油使用一段時間后會變質，需要定期更換或過濾，以保證其冷卻性能。變形與開裂控制：在熱處理過程中，零件可能會發生變形和開裂。為了減少變形，可以采用合適的夾具進行固定，選擇合理的熱處理工藝（如分級淬火、等溫淬火等）。對于容易開裂的零件，要在淬火后及時進行回火處理，消除內應力。

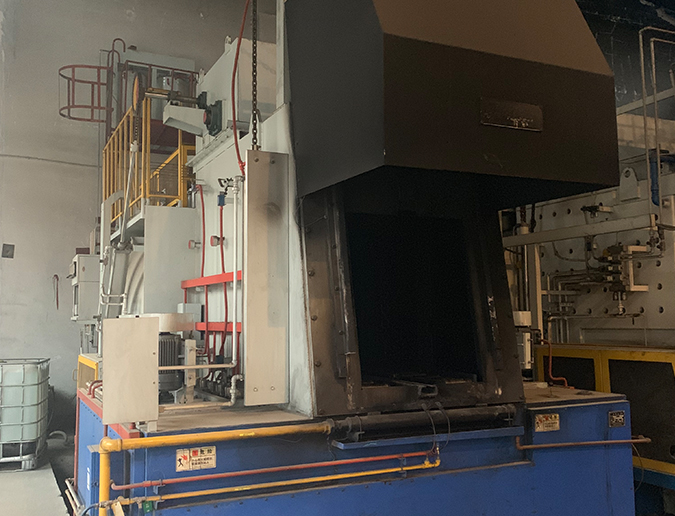

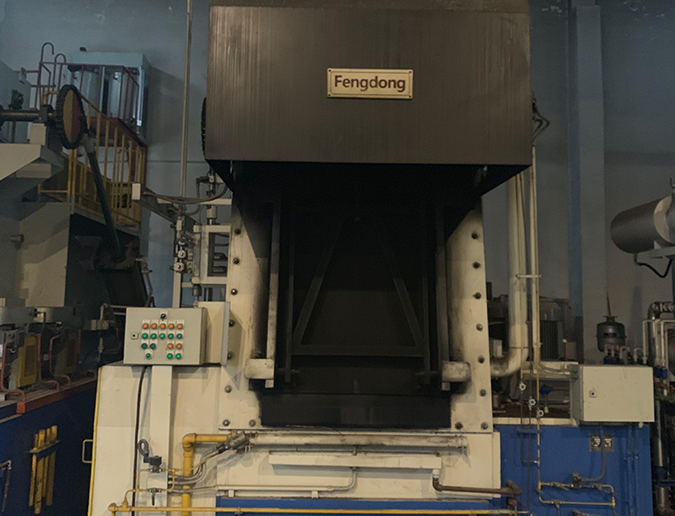

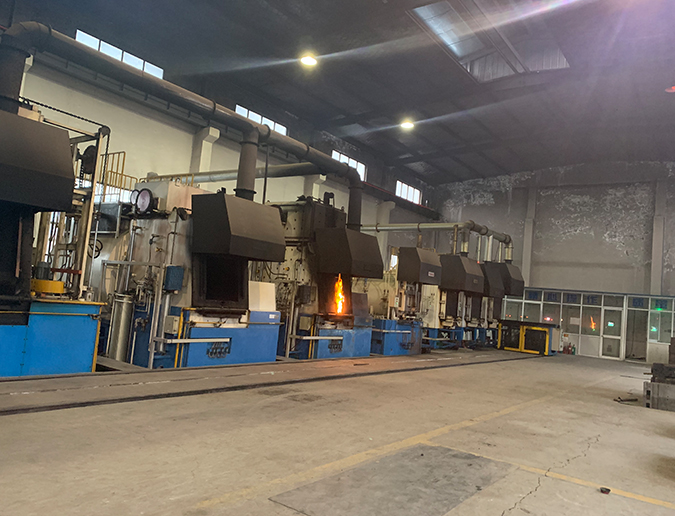

熱處理設備1.加熱爐：箱式電阻爐：這是最常見的加熱爐類型之一。它的結構簡單，爐溫均勻性較好，可用于多種金屬材料的退火、正火、淬火等加熱操作。箱式電阻爐通過電阻絲發熱，溫度控制范圍較寬，能夠滿足不同熱處理工藝的溫度要求。井式爐：爐體為直立的圓筒形，適用于加熱長軸類零件。其特點是爐溫均勻，零件在加熱過程中垂直放置，變形較小。例如，對于一些細長的軸進行淬火加熱時，井式爐是比較合適的選擇。鹽浴爐：以熔鹽作為加熱介質，加熱速度快，爐溫均勻，能夠有效地減少零件的氧化和脫碳現象。鹽浴爐主要用于形狀復雜、精度要求高的零件的淬火加熱等。不過，鹽浴爐在使用后需要對零件進行嚴格的清洗，以去除表面的鹽漬。2.冷卻設備：淬火槽：用于盛放淬火介質，如油、水等。淬火槽的大小和形狀要根據零件的尺寸和批量來設計。在淬火過程中，零件放入淬火槽中迅速冷卻。為了保證淬火效果和安全性，淬火槽通常配備有攪拌裝置，使淬火介質均勻分布，防止局部過熱。冷卻循環系統：對于一些連續工作的熱處理設備，冷卻循環系統是必不可少的。它可以對淬火介質進行冷卻，使其能夠循環使用。例如，在大型熱處理車間，通過冷卻循環系統可以有效地控制淬火油的溫度，保證淬火質量。

主要熱處理工藝類型1.退火：完全退火：將金屬材料加熱到適當溫度，保持一定時間，然后緩慢冷卻。目的是細化晶粒、降低硬度、改善切削加工性能。例如，對于中碳鋼鍛造后的毛坯，完全退火后硬度降低，便于后續的機械加工。不完全退火：加熱溫度低于完全退火，同樣需要保溫和緩慢冷卻。適用于過共析鋼，主要用于降低硬度、消除內應力，同時保持一定的硬度用于耐磨。如高碳鋼刀具坯料的球化退火屬于不完全退火，能夠使滲碳體球化，降低硬度且提高韌性。去應力退火：將金屬加熱到較低溫度（一般低于再結晶溫度），保溫一定時間后緩慢冷卻，主要用于消除金屬在冷加工、鑄造、焊接等過程中產生的內應力。例如，焊接后的金屬結構件進行去應力退火，可以防止變形和開裂。2.正火：將金屬材料加熱到臨界溫度以上，保溫一定時間后在空氣中冷卻。正火后的組織比退火后的組織更細，強度和硬度也相對較高。例如，對于低碳鋼，正火可以提高其強度和硬度，作為最終熱處理，也可作為預備熱處理，改善切削性能。3.淬火：單液淬火：把金屬加熱到淬火溫度，保溫后迅速放入一種淬火介質（如水、油等）中冷卻。這種方法操作簡單，但淬火應力較大。例如，碳素鋼刀具淬火時，放入水中快速冷卻，可以獲得高硬度的馬氏體組織，但容易產生變形和裂紋。雙液淬火：先將金屬在高溫淬火介質（如水）中冷卻一定時間，然后迅速轉移到低溫淬火介質（如油）中冷卻。目的是減少淬火應力和變形。例如，一些形狀復雜的合金鋼零件采用雙液淬火，既保證了硬度又降低了變形風險。分級淬火：將金屬加熱淬火后，放入溫度稍高的鹽浴或堿浴中，停留一段時間，然后取出空冷。這種淬火方式可以有效減小淬火應力和變形，適用于形狀復雜、精度要求高的零件。4.回火：低溫回火：在 150 - 250℃之間進行回火，主要用于降低淬火后的內應力和脆性，保持高硬度和耐磨性。例如，刀具淬火后進行低溫回火，能夠提高韌性，減少使用過程中的崩刃現象。中溫回火：溫度范圍在 350 - 500℃，可以使金屬獲得較高的彈性極限和屈服強度，同時保持一定的韌性。常用于彈簧等彈性零件的熱處理。高溫回火：在 500 - 650℃回火，能夠得到綜合力學性能良好的回火索氏體組織。通常和淬火一起構成調質處理，用于要求較高強度和韌性的零件，如軸類零件。

定義與目的提高力學性能：增強金屬材料的強度、硬度、韌性、疲勞強度等。例如，通過淬火和回火處理，可以使碳素工具鋼的硬度大幅提高，適合用于制造刀具等工具。改善物理性能：如提高金屬的磁性、導電性、導熱性等。對于一些磁性材料，適當的熱處理可以調整其磁性能，滿足電子設備等的要求。改善化學性能：提高金屬的耐腐蝕性、抗氧化性等。例如，不銹鋼經過固溶處理后，可以更好地發揮其耐腐蝕性。定義：熱處理加工是一種通過對金屬材料進行加熱、保溫和冷卻等操作，以改變其組織結構和性能的工藝方法。它不改變金屬材料的形狀和尺寸（除了在熱處理過程中可能產生的微小變形），主要是優化材料的力學性能、物理性能和化學性能。目的：
